Привет! Как поставщик подшипников Babbitt, меня часто спрашивают об установке зазоров для этих подшипников. Это важная тема, потому что правильное получение зазоров может значительно повлиять на производительность и продолжительность жизни подшипников. Итак, давайте погрузимся в это!

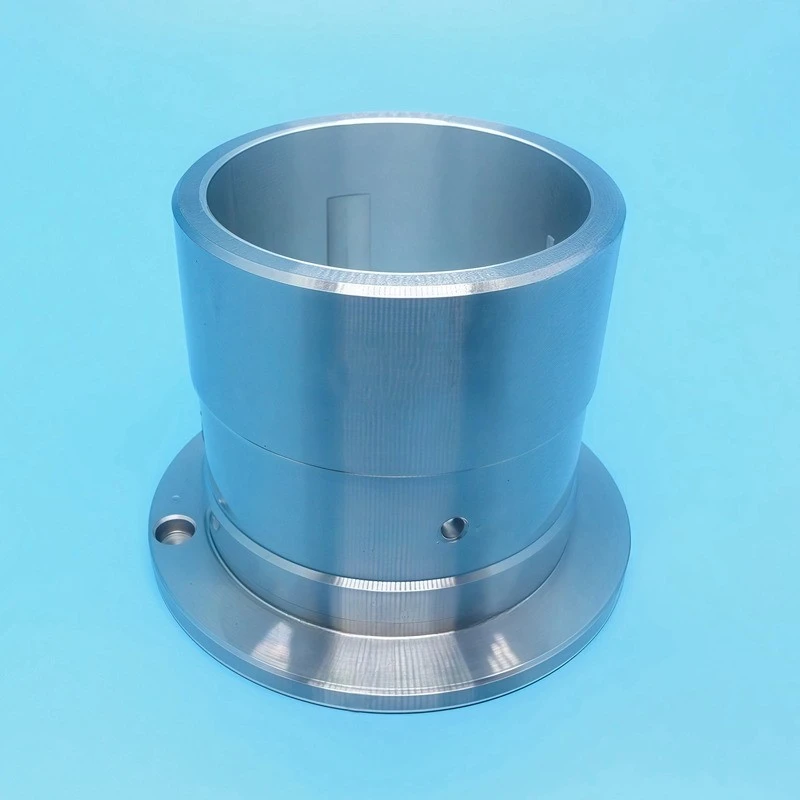

Во -первых, что такое подшипники Babbitt? Ну, это тип жидкости - пленки, известный своими превосходными свойствами анти -озадачивания и способностью обрабатывать высокие нагрузки. Вы можете узнать больше о них на нашем сайте:БаббиттАнкет Есть разные типы, какРукав баббиттиБаббитт фланцевые подшипники, каждый со своими собственными требованиями к установке.
Зазоры установки относятся к пространству между подшипником и валом или корпусом. Это пространство очень важно, поскольку позволяет образовать смазывающую пленку, которая уменьшает трение и износ. Если зазор слишком мал, не будет достаточно места для правильного течения смазки, что приведет к перегреву и преждевременному износу. С другой стороны, если зазор слишком большой, подшипник может испытывать чрезмерную вибрацию и шум, а нагрузка - несущая способность может быть скомпрометирована.
Радиальный клиренс
Радиальный зазор - это наиболее распространенный тип клиренса, о котором мы говорим, когда речь заходит о подшипниках Баббитта. Это разница между внутренним диаметром подшипника и внешним диаметром вала.
Идеальный радиальный клиренс зависит от нескольких факторов. Одним из основных факторов является рабочая температура. Когда температура повышается, подшипник и вал расширяются. Таким образом, нам нужно учесть это тепловое расширение при установлении зазора. Например, в приложениях с высокой температурой нам может потребоваться больший начальный зазор, чтобы убедиться, что подшипник не схватился при нагревании.
Другим фактором является нагрузка на подшипник. Более тяжелые нагрузки требуют большего зазора для размещения деформации подшипника и вала под нагрузкой. Если у нас будет подшипник, который будет находиться под большим стрессом, у нас не может быть очень жесткого зазора, или подшипник закончится - напряженно и быстро не удается.
Как правило, для общих промышленных применений радиальный зазор для подшипников Babbitt колеблется от 0,001 до 0,003 дюйма на дюйм диаметра вала. Но это просто приблизительная оценка. Для более точных значений мы должны рассмотреть конкретное применение, скорость вала и тип используемой смазки.
Допустим, мы имеем дело со средней - скоростью, средней - нагрузкой. Мы могли бы начать с радиального зазора около 0,002 дюйма на дюйм диаметра вала. Но нам также нужно сделать некоторую точную настройку на основе фактических условий работы. Мы можем использовать индикатор знаком или индикатор циферблата для измерения зазора во время установки.
Осевой клиренс
Осевой зазор - это количество движения, разрешенное в осевом направлении, параллельно валу. Этот клиренс важен для того, чтобы позволить валу расширять и сжимать осевое, не нанося ущерба подшипнику.
Подобно радиальному клиренсу, осевой клиренс также зависит от таких факторов, как температура и нагрузка. В приложениях, где существует значительное изменение температуры, вал будет расширяться и сжимать на осевом направлении. Таким образом, нам нужно иметь достаточное количество осевых зазоров, чтобы не допустить сжимания или выталкивания подшипника.
Для большинства подшипников Babbitt осевой зазор обычно находится в диапазоне от 0,005 до 0,020 дюйма. Опять же, это общий диапазон, и мы должны настроить его в соответствии с конкретными требованиями приложения.
Измерение и регулирование зазоров
Точное измерение зазоров имеет решающее значение. Мы можем использовать разные инструменты для этого. Как я упоминал ранее, датчики Feelcer - это простой и общий способ измерения радиального разрешения. Мы просто вставляем знакомство между подшипником и валом в нескольких точках окружности, чтобы получить среднее значение.
Индикаторы циферблата также очень полезны, особенно для более точных измерений. Мы можем установить индикатор циферблата на корпусе и измерить движение вала относительно подшипника. Это дает нам очень точное чтение разрешения.
Если измеренный зазор не находится в пределах желаемого диапазона, нам нужно внести коррективы. Для радиального зазора мы можем либо обработать подшипник, либо вал, чтобы изменить размеры. В некоторых случаях мы также можем использовать SLIM для регулировки положения подшипника и изменения зазора.
Для осевого зазора мы можем отрегулировать положение подшипника в корпусе или использовать проставки для увеличения или уменьшения зазора.
Важность правильных зазоров установки
Правильное получение зазоров установки - это не только сделать подшипник правильно работать; Это также о экономии денег в долгосрочной перспективе. Подшипник с неверными зазорами будет изнашиваться быстрее, что приведет к более частым заменам. Это означает более высокие затраты на техническое обслуживание и большее время простоя для оборудования.
С другой стороны, подшипник с правильными зазорами будет работать гладко, с меньшим трением и износом. Это повышает эффективность оборудования, снижает потребление энергии и продлевает продолжительность жизни подшипника.
Давайте возьмем пример большого промышленного мотора. Если у баббита в двигателе есть неверные зазоры, он может начать шуметь и вибрировать. Со временем это может повредить обмотки двигателя и другие компоненты. Но если мы установим подшипник с правильными зазорами, двигатель будет работать тихо и эффективно, и нам не придется беспокоиться о дорогостоящем ремонте или замене.
Процесс установки и проверки зазора
При установке подшипников Babbitt мы должны следовать надлежащему процессу, чтобы убедиться, что зазоры являются правильными. Во -первых, нам нужно тщательно очистить подшипник и стержень, чтобы удалить грязь или мусор. Это важно, потому что даже небольшая частица грязи может повлиять на зазор и вызвать преждевременный износ.
Затем нам нужно точно измерить вал и размеры подшипника. Мы можем использовать микрометр или суппорт для этого. После того, как у нас будут измерения, мы можем рассчитать необходимый клиренс на основе приложения.
Во время установки нам нужно тщательно расположить подшипник на валу и корпуса. Мы можем использовать пресс или метод отопления для установки подшипника, в зависимости от типа подшипника и приложения. После установки нам нужно проверить зазоры, чтобы убедиться, что они все еще находятся в желаемом диапазоне.
Если мы обнаружим, что зазоры выключены, нам нужно немедленно предпринять корректирующие действия. Это может включать разборку подшипника и внесение необходимых корректировок.
Заключение
Как видите, зазоры установки для подшипников Babbitt являются критическим аспектом их производительности и долговечности. Получение правильных зазоров требует тщательного рассмотрения многих факторов, включая температуру, нагрузку, скорость и смазку.
Если вы находитесь на рынке подшипников Babbitt или нуждаетесь в помощи с зазорами в установке, не стесняйтесь протянуть руку. Мы здесь, чтобы предоставить вам лучшие продукты и советы, чтобы ваше оборудование работало плавно и эффективно. Свяжитесь с нами для получения дополнительной информации и обсуждения ваших конкретных требований.
Ссылки
- Справочник машины, 31 -е издание
- Руководство по трибологии, 2 -е издание
- Стандарты ASME для конструкции и установки подшипника
